一、產品簡介：

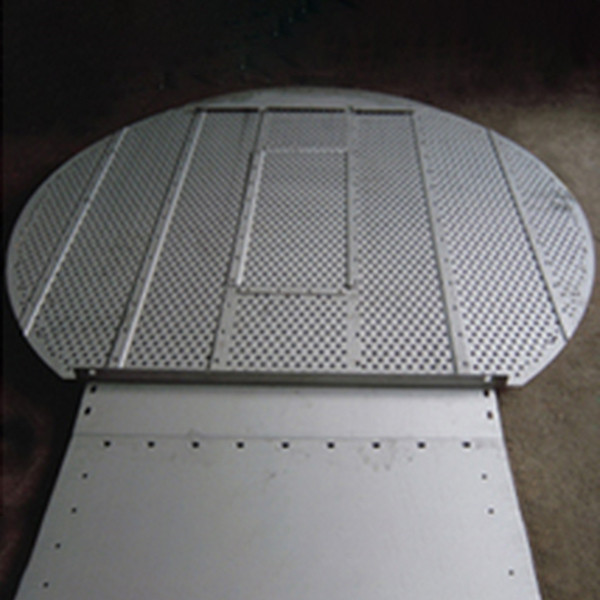

篩板塔盤是應用很早的塔盤形式之一，在無需 較高操作彈性要求的情況下，可用作一種低成本塔盤；我們可以提供所有現有常規篩板塔盤的設計，包括了用于提高蒸汽處理量的小孔，以及低壓降的文丘里孔。

二、產品結構：

(1)篩板塔盤的整體結構

從總體上看，篩板塔的氣液流動是呈逆流的，氣體從下而上，液體從上而下。對于常規帶有降液管的篩板，篩板上的氣液流動則是呈錯流型的，即液體水平流過篩板板面，氣體從下而上穿過塔板。液體通過降液管從 一層篩板流人下一層篩板。氣體穿過塔板上的篩孔鼓人液層，形成泡沫層，進行氣液傳質，然后離開泡沫層，上升到上一層篩板。

(2)篩板塔盤的篩孔

篩孔是篩板上的鼓泡元件。篩孔直徑可以在很寬的范圍內選取，一般為3~25mm。清潔物系可以選小一點的孔徑，易堵物系則應選取大一些的孔徑。為了減少加工量，近代大型生產裝置多采用偏大的孔徑。實驗研究和生產實踐表明，大孔徑篩板的板效率并 不低于小孔徑篩板，只是更容易漏液，有更多的霧沫夾帶。因此，大孔徑篩板的漏液線要高一些，霧沫夾帶線要低一些，也就是操作范圍要比小孔徑篩板小。

三、產品特點：

萍鄉市承雨化工有限公司生產的篩板塔盤，結構簡單，造價低廉，氣體壓降小，板上液面落差小，生產能力及板效率均較泡罩塔板高。缺點：操作彈性小，篩孔小時容易堵塞，但只要設計合理，采用較大孔徑，加之操作正確，可克服缺點，獲得較滿意的塔板效率。
