一、產品簡介：

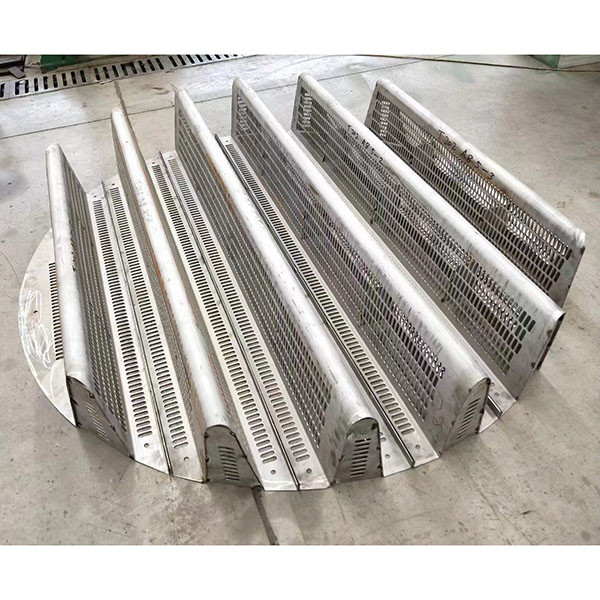

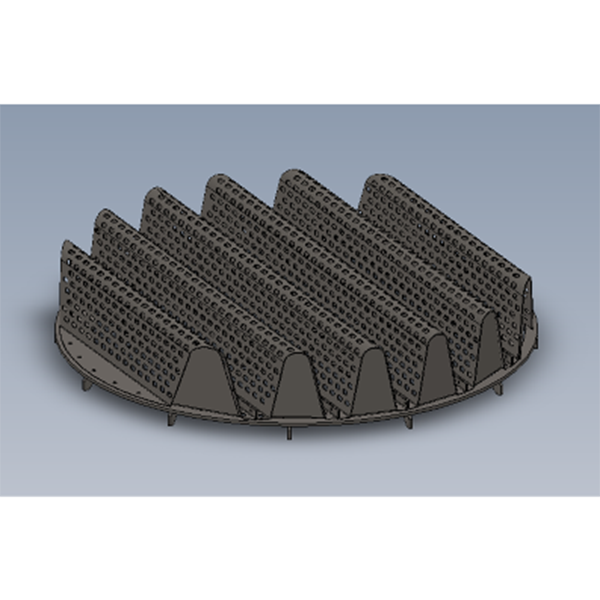

金屬駝峰式填料支撐板，金屬駝峰式填料支撐板用于各種塔器支撐金屬散堆填料/塑料散堆填料/陶瓷散堆填料，起塔器支撐填料作用,是優良的散堆填料支承裝置。

二、產品特點：

（1）剛性好，允許載荷大，能可靠地承受施加于其上的各種壓力。

（2）具有優良的流體力學性能。氣、液流道分開，氣相通過支承板上的側面開孔向填料層噴射，液相則通過支承板底部開孔流向下層填料，故氣液暢通無阻，且分布均勻，還能避免氣液間的相互夾帶，允許氣液通量大，液體噴淋密度可高達240m3/m3h，正常操作時的壓降約62Pa，為小于200Pa。

（3）填料顆粒或碎片不易堵塞孔口，對于小于DN25的填料可在支承板上先整砌一層300mm高的大填料，再堆放小填料。

（4）質量輕，節省材料。可用金屬、塑料、陶瓷等材質制成。

（5）單體組合式的結構，便于從人孔進行安裝。

（6）其立體結構的支承板，有利于加大開孔面積，使開孔面積多在左右。開孔面積的原則是開孔率必須大于填料層的孔隙率，否則支承板構成“瓶頸”區，使塔負荷降低，開孔面積與結構、材質、塔徑有關，一般占塔截面的70%-，對金屬支承板應選左右。

三、產品參數：

四、產品應用：

駝峰支撐適用范圍：化工、石油、制藥、汽車、輕工、食品、選礦、水處理、冶金、染料、紡織行業。

五、執行標準：

我公司的金屬駝峰支撐按照《梁型氣體噴射式填料支承板》（HG/T21512-95）進行生產。
